真空吸砂機系列

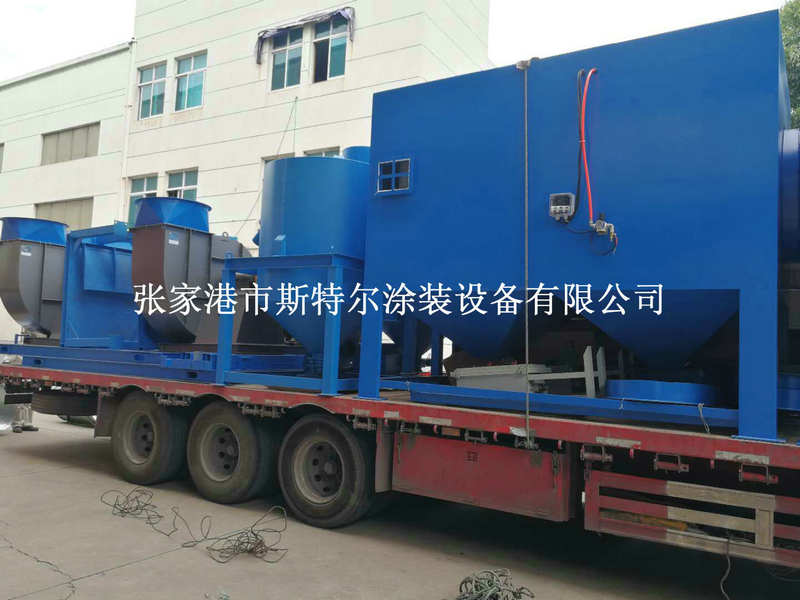

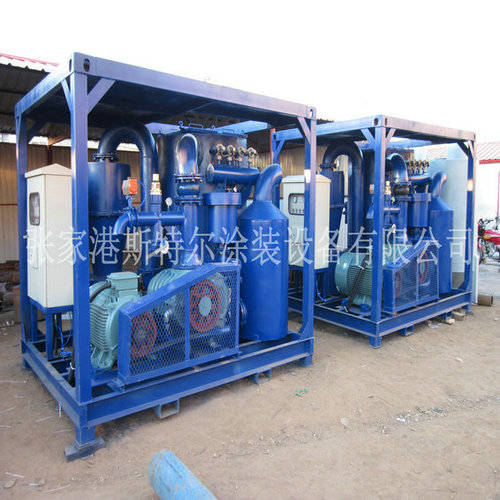

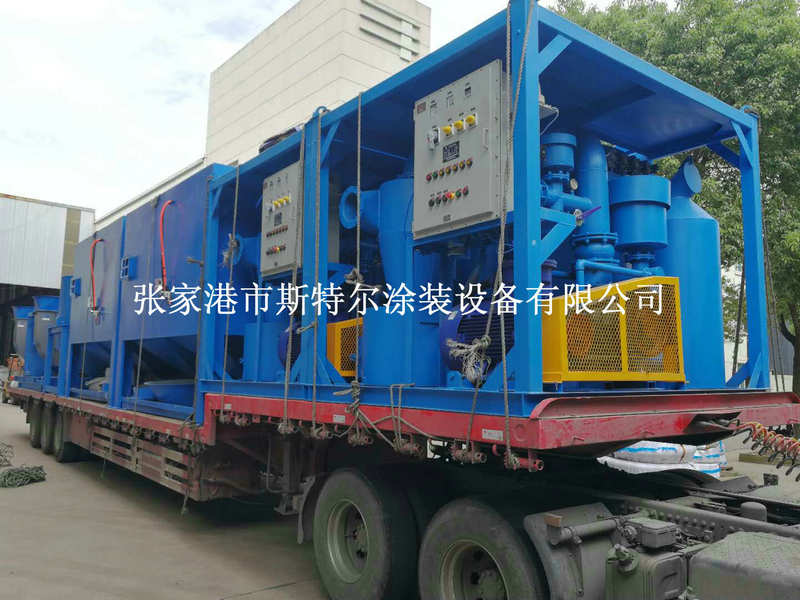

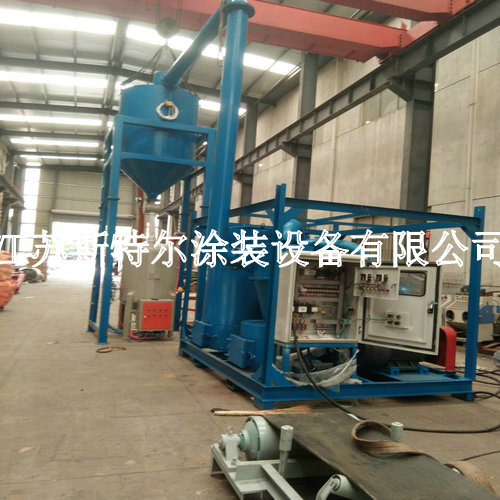

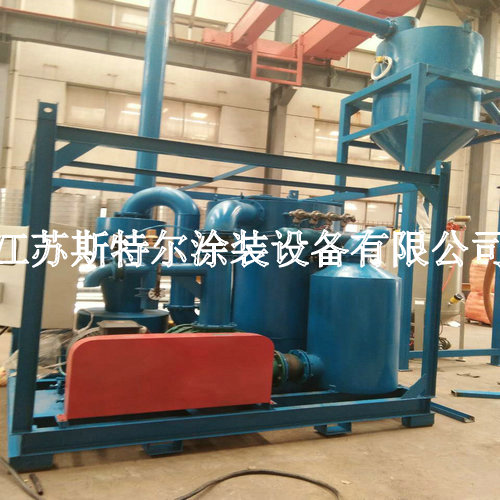

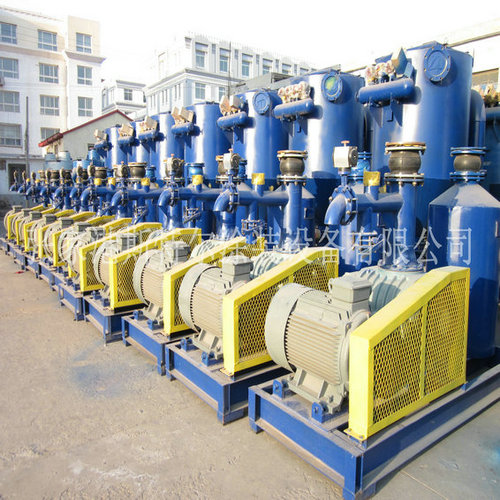

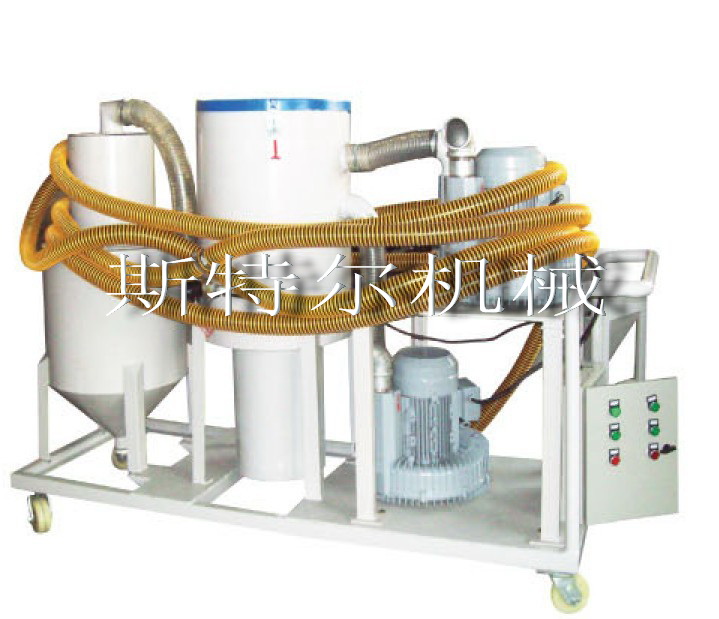

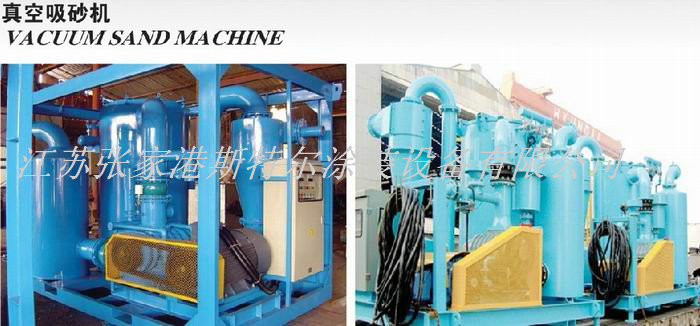

真空吸砂機（請接著瀏覽記錄多大量例拍照供參閱）

◆車輛優缺點 Product features

電動式正空吸砂機是專為利用銅礦砂，鋼砂等磨料磨具而設計制作的另一種差壓精力氣流輸送機。由引力分離出來器，颶風煙氣凈化處理器，濾筒煙氣凈化處理器，正空泵，降音器和電機控制柜等部位組合成。設計主體工程牢固。集散貨船框架圖為了方便起重及內燃叉車運送。

SSCE系統直流電動抽真空吸砂機具備著吸砂效率大，工作功率耗電量低，電器設備把控穩定性高，操控簡便方法等特別。分整體布局轉移式和分體式穩定式兩類。

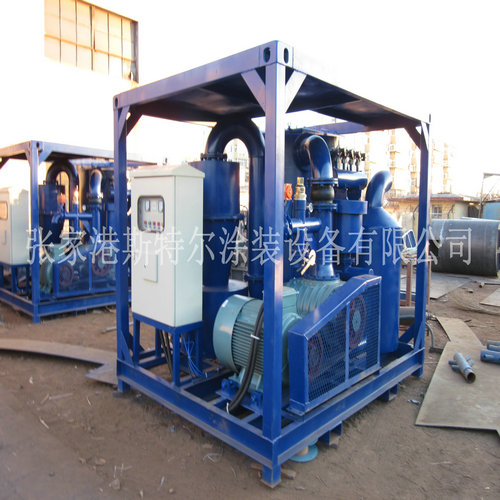

Electric vacuum sand machine is special designed abrasive negative pressure pneumatic conveying equipment for recovery copper ore, such as steel grit and design . It consists of gravity dust cyclone separator, filter canister, dust catcher, vacuum pump, silencer and electric control cabinet components. The structure is compact strong. Container framework for hoisting and forklift handling.

SSCE series of electric vacuum suction sand sand machine has the capacity, low power consumption, advanced electric control, simple operation, etc. Points overall mobile and fixed type two kinds of fission.

◆重要新技術數據 Main technical parameters

真空度泵 Vacuum pump	BH250CV
極大進口真空度 Max vacuum degree	-0.06Mpa
風口尺寸 Air volume	50m3/min
噪音污染 Noise	≤85db(A)

焊煙環保設備器篩選總面積/原材料 64m2/效率高聚氨酯合出仟維，用于水清潔

Precipitator filtering area/ Material of 64 m2 / high quality polyester synthesis fiber,

can clean with water

布袋旋風除塵器有害氣體的排放含量Filter dust emission concentrations	≤10mg/m3
吸砂管直徑約Suck sand tube diameter	4"～5"
吸砂力Suck sand ability	4-9t/h
臺式主機內部結構尺寸規格Air end Shape dimension	2900×2200×2250mm
主機結構含量Host weight	3800Kg
儲砂量Tore sand amount	8噸
自己的外觀長寬比Shape dimension	φ1700×3000mm
含水量Weight	1400Kg
物品調節 PLC自動化的掌握設計，安裝有各種的安全保護措施 The electric control system, PLC automatic control which has many safety protection

◆主要枝術叁數 Main technical parameters

類型 Model	STR-55	STR-75	STR-90
馬力 Power	55kw 單相四線 Three-phase four-wire	75kw 相電壓四線 Three-phase four-wire	90kw 三相四線四線 Three-phase four-wire
電原 Power source	380V/50Hz	380V/50Hz	380V/50Hz

STR-系列產品真空系統吸砂機方法資料

1.1 介紹

STR-品類真空度吸砂機，是專為再利用噴砂粒料而構思的本身空氣壓力技力推送機械。分類綜合式和分體式不變式全局式吸砂機關鍵采用船艇特涂吸砂、集塵。一體化式吸砂機骨架由鋼材焊制而成，上端要設吊耳，中下部要設裝載車孔，移動運載極端簡易。內外部零器件布置教室合理性，既緊湊型又容易維護護理。

整體的式吸砂機來設計為兩個模快：

▲服務器主機及凈化汽輪發電機組。

▲吸砂罐：丸料收購罐。

將兩個標段用排水管鏈接。

其他實物不間斷零配件均已安裝接入好。用戶組供電系統、供氧需先適用。

分體式式吸砂機最主要的用做船涂裝工藝廠房裝修吸砂、吸塵器原理。

分離式式吸砂機按訪客涂漆廠房倉庫布置地方設計方案為下單位：

▲主機結構組：真空系統泵、電動式機、消除噪音器。

▲除塵處理發電機：風暴布袋濾塵器器、濾筒布袋濾塵器器、集灰斗、噴吹閥。

▲重能力提取式吸砂罐：吸砂罐、料位器。

▲電控系統箱：PLC全自行系統控制。

將主機電源組、除塵系統汽輪機、吸砂砂罐用保溫鋼管無線連接方式，各配電、用氣個部分與電氣控制箱無線連接方式好。玩家共電、氣路就行使用的。

本質器件：

★泰國ST250VBF/ST150V羅茨真空體泵設備主機。

★大體積高效率的過濾槽濾筒收塵器。

★高耐火板分類品脾電動伸縮機。

★ PLC 可源程序序把握器。

1.2 運作運轉原理

推力效果泵吸砂機加載后，在全自動再循環辦公狀態下下，推力效果泵吸砂機的吸嘴半加入砂料，在推力效果泵泵的效果下，大氣攜帶著砂料經吸嘴進行吸砂管，在推力區分式吸砂罐體砂料與大氣區分，砂料落到吸砂罐體，大氣由風暴濾塵器、濾筒濾塵器凈化經推力效果泵泵、消音器器從送風口排除。吸砂罐體料滿后，由料位器回饋數據信號至電機控制系統箱，吸砂機智能停止。吸砂堿罐砂料經智能放砂閥釋放出來，放砂的的時間為間斷再無法的的時間，放砂收尾后吸砂機智能再無法。在人工事情壯態下，料滿智能停止，吸砂機需人工再無法，不然的話不用重啟。

1.3 安全可靠裝制

STR題材重力作用吸砂機有著高壓電機超負荷保養、重力作用度超負荷保養、通電與停用系統自動卸荷、斷相與相序保養、除塵器原理縮小氣流欠壓保養、排氣管室內溫度保養等眾多保養特點以確保吸砂機提高效率靠普正常運作。

1.4 STR題材渦流吸砂機外形尺寸

整體上式吸砂機
